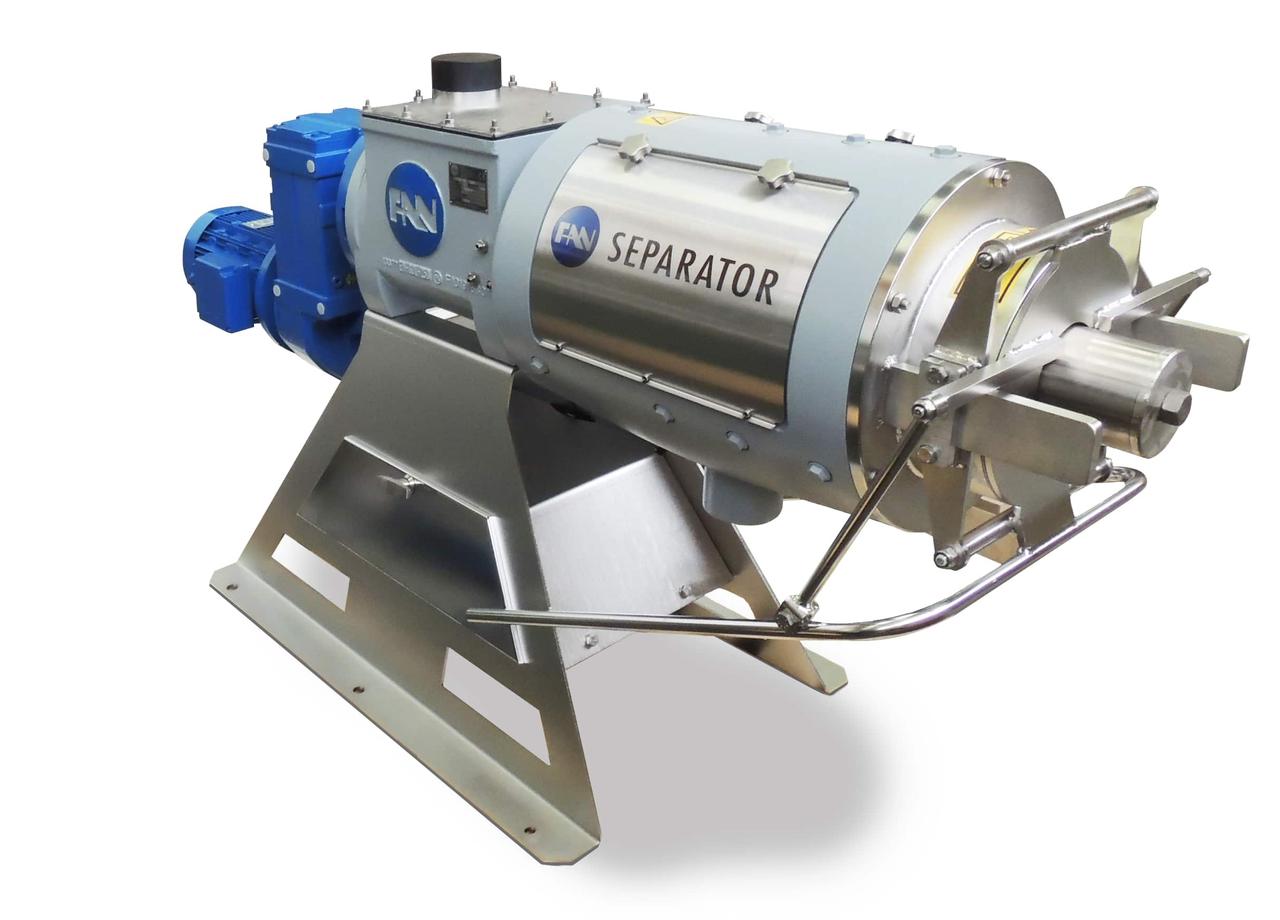

Сепаратор навоза FAN

Купить Сепаратор навоза FAN

Почему необходимо сепарировать навоз?

• Нет ила и плавающего слоя, сепарация упрощает перемешивание
• Облегчает внесения на поля
• Снижает объемы стоков до 20%
• Твердая фракция готова к транспортировке, навоз обезвожен и может быть компостирование или использован в качестве подстилки
• Снижение запаха у жидкой и твердой фракций

Принцип действия

Навоз на сепаратор подается или насосом или шнеком/транспортером (через промежуточную емкость).
В первом участке сита (область фильтрации)происходит :
1. Обезвоживание под воздействием гравитации
2. Волокна навоза создают фильтрующий слой на сите
3. За счет этого слоя фильтруются более мелкие частицы. Маленькое расстояние между ситом и шнеком (0,2 – 0,4мм) обеспечивает высокую производительность за счет перманентной очистки сита шнеком.

Во втором участке сита (уплотненная часть) происходит :
1. Увеличение концентрации твердых частиц и, в следствие этого, усиливается прессование
2. Отвод жидкой фракции усиливается за счет увеличения давления в этой области

В третьем участке (область прессования):
1. В носовой части сита образуется “пробка” из твердых частиц навоза
2. Количество твердой фракции (ее влажность в том числе) может регулироваться перестановкой грузов на регуляторе производительности

Почему покупают сепараторы FAN?

• Несложный монтаж и запуск
• Компактный
• Высокое КПД
• Низкое потребление электроэнергии
• Простое техническое обслуживание
• Есть ручной и автоматический режимы работы

Особенности сепараторов FAN

Влажность твердой фракции после сепарации можно регулировать между 62% и 75% (в зависимости от области применения, модели и настроек). Это позволяет в случае с навозом КРС использовать твердую фракцию без дополнительной обработки в качестве подстилки.
▪ FAN PSS может обрабатывать как густые (до 15% твердых веществ), так и жидкие массы (от 3 % твердых веществ)
▪ В линейке оборудования FAN есть как маломощные (3 кВт) и недорогие установки, так и мощное и высокопроизводительное оборудование, предназначенное для работы 24/7
▪ Специальная плавающая конструкция шнека (без переднего опорного подшипника) и сита продлевают срок службы этих элементов, значительно уменьшая их износ.

Технические характеристики сепараторов FAN

Ячейки сита от 0,1 до 1мм
Мотор-редукторы от 2,2 до 11кВт
Длина корпуса от 260 до 1040мм
Содержание твердых частиц на подаче менее 1%
Производительность до 60м3/ч
Содержание сухого вещества на выходе до 36%
▪ PSS 1.1 до 3.3 Серый чугун
▪ PSS 5.2 Нержавеющая сталь 1.4571

Преимущества сепарации

• Сепарация навоза на данный момент является одним из самых эффективных способов утилизации стоков крупных животноводческих комплексов, его использование позволяет:
• Уменьшить объем хранилища на 10-20%
• Удалить до 90% семян сорняков из жидкости
• Облегчить процессы: перекачки (особенно в лагунах), перемешивания и хранения из-за уменьшенного количества СВ
• Избежать заиливания навозохранилищ
• Уменьшить выбросы метана в атмосферу из-за минимизации процессов брожения в сепарированном навозе

Пример расчета сепаратора на 1000 дойных

Дано: 1000 голов дойного стада (без учета стоков из ДМБ)
Навоз коровий - 9-11% сухой составляющей, средняя 10% с/с
1 корова = 60л навоз/день
Выход навоза из 1000 голов в день: Q = 60 х 1000 = 60 000 литр/день = 60 м3/день
Производительность 1 сепаратора (навоз КРС)
PSS 3.3-780 Green Bedding с ситом 0,75 мм: Р = 8-10 м3/час (при 10% с/с)
Время работы 1 сепаратора: T = Q/P = 60/9 = 6,7 часов - время переработки навоза от 1000 голов
Необходимое кол-во сепараторов - 1 шт.

Области применения:

• Навоз КРС
• Навоз свиной
• Навоз куриный
• Биогазовая установка
• Отходы бойни
• Пивоварни
• Станции дистилляции
• Бумажный комбинат
